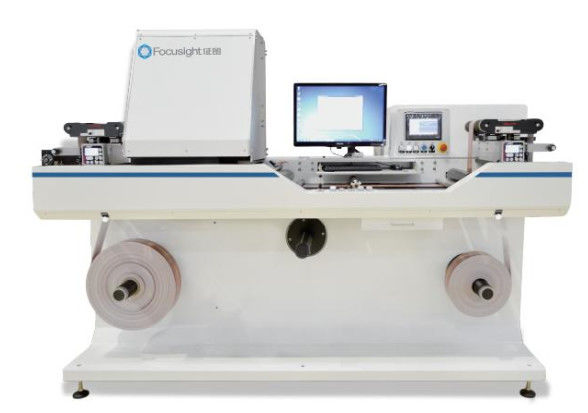

Het dubbele Kant Gedrukte Systeem van de Markeringskwaliteitscontrole met volledig Zuigingsplatform

Het dubbele Kant Gedrukte Systeem van de Markeringskwaliteitscontrole met volledig Zuigingsplatform

Productdetails:

Plaats van herkomst: CHINA
Merknaam: FOCUSIGHT
Certificering: ISO9001/CE
Modelnummer: Fs-gekko-200

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: Negotiable
Verpakking Details: triplex
Levertijd: 60 dagen
Levering vermogen: 20 machines/Maand
Beste prijs Contact

Gedetailleerde informatie

Maximumgrootte: 200mm × 300mm Minimumgrootte: 40mm × 70mm
snelheid: 150m/min Macht: 10kw
Document gewicht: 150 ~ 350 GSM Machine Mechanische Grootte: 3650mm (l) × 1000mm (w) × 1500mm (h)
Machinegewicht: 2Tons
Hoog licht:

de machine van de drukinspectie

,

kwaliteitscontrolemateriaal

Productomschrijving

Tot 200mm de Kwaliteitscontrolesysteem van de Grootte Dubbel Kant Gedrukt Markering, met volledig Zuigingsplatform





Product Technische specificatie-FS200-gekko-P2N2



Volledige machineconfiguratie



Project Configuratieinstructies Aantal Beschrijving van de functie - Selecteer
De configuratie van het opsporingssysteem Voor direct-schiet post Ingevoerde hoge snelheids RGB kleur 4096 de camera van het pixelaftasten 1 Algemene druktekorten, het die-cutting, Goederencode
Ingevoerde optische weergavelens 1
Specifieke bar lichtbron. 1
Het werkstation van de de verwerkingscomputer van het hoge snelheidsbeeld (het hoge snelheidsbeeld vangt verwerkingskaart)) 1
Voorzijde hoekige positie Ingevoerde hoge snelheid 4096 de camera van het cellenvariëteitaftasten 1

Lichte oliebias, het missen

Convexe oliebias, het missen

Bias in reliëf gemaakt



Ingevoerde optische weergavelens 1
Specifieke Schuine Lichtbron. 1
Het werkstation van de de verwerkingscomputer van het hoge snelheidsbeeld (het hoge snelheidsbeeld vangt verwerkingskaart)) 1
Omgekeerde direct-schiet post Ingevoerde hoge snelheids RGB kleur 4096 de camera van het pixelaftasten 1

Algemene druktekorten

bias het die-cutting

Goederencode

Ingevoerde optische weergavelens 1
Specifieke bar lichtbron. 1
Het werkstation van de de verwerkingscomputer van het hoge snelheidsbeeld (het hoge snelheidsbeeld vangt verwerkingskaart)) 1
Omgekeerde bezinningspost Ingevoerde hoge snelheid 4096 de camera van het cellenvariëteitaftasten 1

l Convexe oliebias, het missen

bias in reliëf gemaakt l



Ingevoerde optische weergavelens 1
Specifieke Bezinnings Lichtbron. 1
Het werkstation van de de verwerkingscomputer van het hoge snelheidsbeeld (het hoge snelheidsbeeld vangt verwerkingskaart)) 1
Opsporing van softwareconfiguraties Van de de visieinspectie van de drukinspectie de module toepassingsgerichte software FSCheck V2.1.1 1
De module van de mengelingsopsporing 1 Gemengde code
De Statistiekenrapport van de tekortopsporing 1 Documentrapporten die de soorten en de aantallen tekorten tellen
Opsporing van het steunen van materiaal De speciale stof-verwijdering sloot elektrisch kabinet voor drukopsporing 1 De apparaten van de beschermingsopsporing en gedeeltelijke stofbescherming
22-duim LCD en toetsenbordmuis 1
Correct en licht alarmapparaat 1
Achtervertoning 1
Mechanische platformconfiguratie Mechanische de structuurconfiguratie van het transmissieplatform De uitgever van de wrijvingkaart 1
Nota: de tweezijdige photooil of filmklasse op basis van water, zoals kras-naar voren gebogen producten is niet binnen het toepassingsgebied van deze specificatieovereenkomst;
Het elektrostatische apparaat van de stofverwijdering 1
De inzamelingsmechanisme van de vissenschaal syield 1
Satosing de inzamelingsfaciliteit van de vissenschaal 1
Replicaweigering Ingesta (Nota 1) 1
Elektrosteun ingen-zorg systeem 1
Sterke elektrocomponenten van mechanische platforms Het Duits NAAIT hoofdmotor 1 4KW de Hoofdaandrijvingsmacht van de leveringsgastheer
Het Duits NAAIT document overdrachtmotor 1 1.5KW leveringsdocument macht van de doek de vastgestelde aandrijving
Pomp 2 2 eenheden van 4KW
Collectthemotor 1 0.4KW
Afval-ontvangende motoren 1 0.4KW

Nota 1: Dit transmissiesysteem vereist de gebruiker om een fabriek geconcentreerde gasbron of een externe luchtcompressor voor de verwijdering van het materiaalschroot te verstrekken.



2.3 de parameters van de apparatenfunctie

Project Functieparameters
Maximumopsporingssnelheid 150/
Maximumopsporingsgrootte 200mm) x300mm (lengte) (de lengte is meer dan 140mm, moet de gastheersnelheid geschikt worden verminderd))
Minimumopsporingsgrootte 40mm) x70mm (lengte)
Het aanpassen aan document gewicht 150aan350g/m2
Gebied van mening 220mm
Weergavenauwkeurigheid (mm)

Voorweergavenauwkeurigheid (direct-schiet post): 0.054mm x 0.075mm (4K-camera)

Voorweergavenauwkeurigheid (schuine post): 0.054mm x 0.15mm (4Kcamera)

Omgekeerde weergavenauwkeurigheid (direct-schiet post): 0.054mm x 0.075mm (4K-camera)

Omgekeerde weergavenauwkeurigheid (weerspiegelde post): 0.054mm x 0.15mm (4Kcamera)

Algemene tekortopsporing (wanneer het tekortcontrast groter is dan 40 niveaus)

1. Minimumopsporingsgebied van tekorten zoals lekkage, vuile punten: s0,15mm2

2. Minimumopsporingsgebied van hete brandwondtekorten: .2mm2

3. Overdruk bias opsporing: .1mm

4. Het Die-cutting afwijkingsopsporing: .1mm

5. Trekkrachtlijn: kan een horizontale of verticale trekkrachtlijn ontdekken die breder is dan 0.1mm verticaal, of 0.2mm brede horizontaal, meer dan 15mmin-lengte, en een contrast groter dan 40 niveaus;

6. Lokale Chromatische Abercheck-Opsporing, e-3ELab

Mechanische profielgrootte 3.65m x 1mx1.49m (L * W * H) norm
Materiaalvoetafdruk 3.65m x 2mx1.8m (L * W * H)
Mechanisch gewicht 2 ton
Volledige machinemacht 10KW



Binnenbeelden:

Het dubbele Kant Gedrukte Systeem van de Markeringskwaliteitscontrole met volledig Zuigingsplatform 0Het dubbele Kant Gedrukte Systeem van de Markeringskwaliteitscontrole met volledig Zuigingsplatform 1Het dubbele Kant Gedrukte Systeem van de Markeringskwaliteitscontrole met volledig Zuigingsplatform 2
